RDS-光伏组件导水排泥器
山东惠中光伏组件导水排泥器产品及安装说明
产品简介：
山东惠中新材料科技有限公司与北京航空航天大学合作研发光伏组件导水排泥器。是长方形的塑料卡扣，将其安装在组件下沿边框处，通过高分子材料的亲水性基团，破坏积水区表面的水面张力， 在下沿边框处的水和尘积聚（水）的过程中，及时地引导其翻越边框而流出，从源头上（形成阶段）解决了组件下沿边框处的积水积尘问题，可彻底消除组件下雨积水形成的泥带提升组件发电量。
一、应用场景
导水排泥器可应用在用在所有存在泥带的光伏组件下沿，尤其适用于较小安装倾角分布式光伏电站（安装角度小于8度）。
二、安装导水排泥器带来的收益
1.安装后可消除因泥带形成的热斑，降低火灾危险，不会再生彩虹纹，延长组件寿命。
2.减少清洗次数，降低电站运维成本。
3.增加电站整体发电量：
据现场测试数据，安装导水排泥器后组件下沿边框积水积灰完全消除，发电量增益从2%到12%左右，平均发电量增加接近5%！几个月后即可能收回成本。
三、产品特点
1.超长使用寿命
导水排泥器由工程塑料制造，耐紫外线、耐老化，耐高、低温，可户外长期使用。此材料弹性好，结构强度高，长期使用不脱落。其使用寿命预计5年。
2.安装简单
一扣就好，紧实贴合，牢固耐用，不影响其他清洗设备使用。
3.效果好
安装后立刻见效，下雨不产生新泥带，小雨也能排干净。
4.不堵塞
由于排泥器表面高分子材料可快速导水，长期使用也不会堵塞。
5.免维护
导水排泥器安装后基本无需维护。
四、导水排泥器的尺寸、规格、型号
根据组件边框厚度现有5款：45mm, 40mm, 35mm, 30mm, 25mm；其他尺寸可以根据客户需求定制。
惠中导水排泥器规格型号分别为：25 型、30 型、35 型、40 型、45 型。

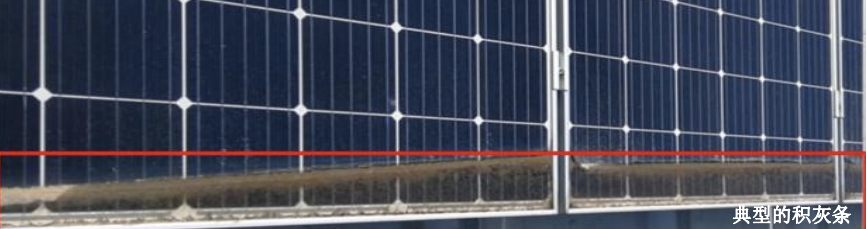

五、泥带（积灰条）的危害
1.危害一：降低组件发电量
(1)组件下沿泥带通过反射和吸收部分光线，减少了该区域电池片接收的辐射量，导致该区域电池片 产生的电流减小。
(2)因大部分组件内的电池片都是串联在一起，整个组件的电流接近于泥带区电池片的电流，导致整块组件的发电量受到影响。
2.危害二：热斑
组件下沿（泥带区）的电池片接收的辐射量小于其他非泥带区，其产生的结果与局部阴影
遮挡一致，即该区域产生的电流明显小于其他非泥带区域，并最终导致热斑的形成。

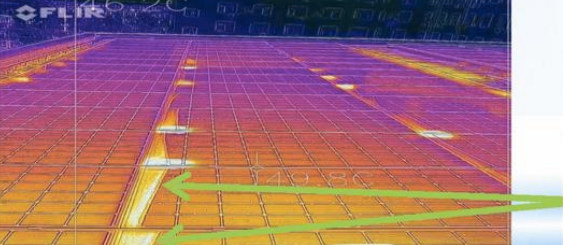

如 图 所 示 ： 组 件 下 沿 白 色 区 域 泥 带 导 致 的 高 温 热 斑 区 。

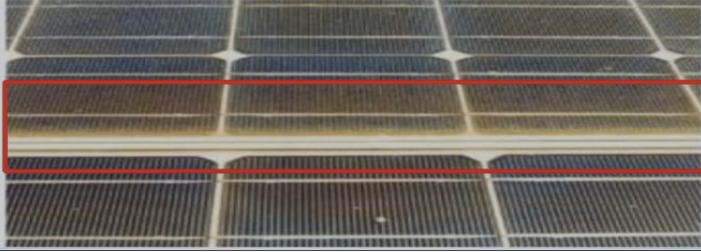

3.危害三：AR减反膜氧化形成彩虹带
玻璃在高温、高湿条件下易产生水解，生成的氢氧化钠腐蚀玻璃表面的镀膜层，生成的硅
酸凝胶附在玻璃表面，同时紫外线对镀膜中物质的部分离子键有较大的破坏作用，两种因素同时作用加剧了积水积尘区膜层的损伤，形成“彩虹纹“从而导致该区域阳光有效透射比衰减值增大。
4.危害四：泥带区老化加速
(1)有边框组件下沿泥带区的积水时间明显长于其他区域，而玻璃中的碱性离子和水中的氢离子易发生离子交换，且水中一般还还有一些其他的污染物，导致下沿沿泥带区域的老化速度明显快于其他区域。
(2)泥带区的热斑也将进一步加速该区域的老化，增加了组件的故障率。

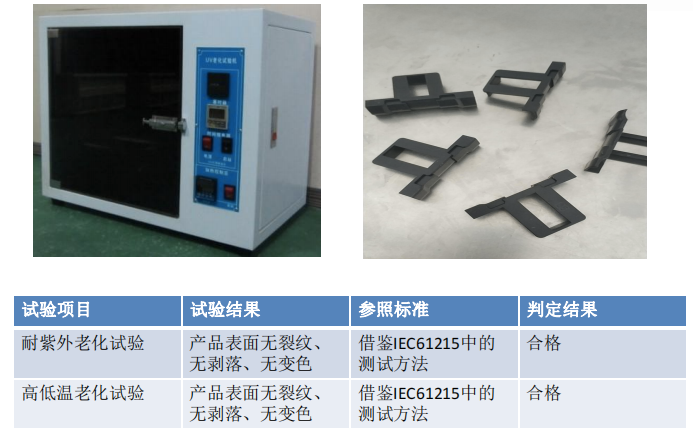

六、导水排泥器环境老化试验
北京航空航天大学国家重点实验室检测数据
七、导水排泥器安装说明
1.安装位置
导水排泥器安装位置主要根据组件表面泥带位置决定，原则上哪里有泥带就安装到哪里，扣在泥带痕迹最明显的地方即可。
2.安装数量
原则上每块组件平均要安装2个，若组件仅有一个角有积灰则安装一个即可；如果边框均匀积灰需要两个；如果积灰带的长度超过一米需要安装三块。安装一个时，距离侧边框需超过2厘米。

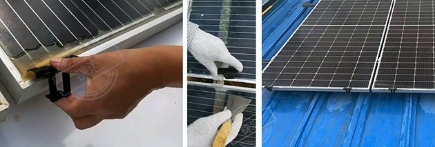

3.如何安装
导水排泥器扣到组件边框上，扣到位，无歪斜、无翘脚。特别注意，安装两块或者三块，距离边角要留10厘米间隙！
大面积阵列的组件中间安装：组件之间的距离大于8毫米都可安装；先把导水器放进边框之间，再用扁铲压紧。
4.施工注意事项
严禁直接踩在电池板上进行安装操作，以免电池板发生隐裂的情况；为了防止踩伤光伏组件，可以使用光伏施工护垫安装导水排泥器。如果组件已经有泥带，必须清洗干净再安装，装好后不会有新泥带生成。
5.安装问题汇总
(1)扣不上、卡不紧（松动）
组件的尺寸可能有差异，如果出现无法安装、扣紧或者松动，请联系我们提供合适尺寸的导水器，大面积安装前，务必先进行少量的试装，无问题后再大量安装。
(2)有残余泥带（排泥不净）
导水器安装完成且下第一场雨后，应对安装导水排泥器进行全部勘查，如发现排水排泥效果不佳的电池板，有可能是安装位置不正确，请按“跟泥带走，哪里泥带多安装在哪里”的方式及时调整安装位置。
八、运输及储存
1.保持干燥、不可长期泡在水里。
2.不可重压，如果不慎受压变形，请勿使用。
3.不可用尖锐物体划伤内侧。
4.储存温度：-35 ℃~95℃。
5.不可接触强酸强碱等腐蚀性强的物体。
九、后期维护及售后服务
产品质保五年，质保期内产品出现问题，只换不修。本产品性能稳定，基本无需后期维护，如发现问题请及时联系我们。
十、安全提示
导水排泥器主要应用在屋顶分布式光伏，属于高空作业，必须做好安全措施。高空施工人员必须佩带安全带、安全帽。作业区区域会有物体跌落风险，应划出作业安全区，无关人员禁入。
1.安全注意事项
(1)安全教育
导水排泥器进场施工前必须对所有施工人员进行技能培训和安全教育。施工中如发生人员伤亡等安全事故或第三者连带责任均由乙方自行负责，与甲方无关。
(2)安全措施
个人防护设备应保护操作人员免遭触电、跌落、滑倒的危险，包括头、眼、身体、手脚等。需要使用的防护设备包括：安全帽、脸罩、护目镜的组合、防护手套，及另外根据现场情况需要配备的安全设备。
警告：导水排泥器可以在潮湿及雨中安装，但为了减少雷击风险，在雷雨天气或者可能打雷的情况下不可施工。雨天和雪天进行高处作业时，必须采取可靠的防滑、防寒和防冻措施。凡水、冰、霜、雪均应及时清除。遇有五级以上强风、浓雾等恶劣气候，不得进行作业。
山东惠中新材料科技有限公司
2021年1月1日
